Norbar TWC-400 Torkmetre Kalibrasyon Cihazı
400 Nm Tam Otomatik Tork Anahtarı Kalibrasyon Tezgahı, Hassasiyet ±%0.5
| Ürün kodu | 60312 |
| Ölçüm aralığı | 0 - 400 N.m |
| Mekanizma | Otomatik |
| ISO 6789:2017-1 | Uygun |
| ISO 6789:2017-2 | Uygun |
| Hassasiyet | ±0.5% - [20% - 100% ] |
| Redüktör | Otomatik |
| Sensör | Statik ve Flanş Tip |
| Görüntüleme | Ekranlı |
| Yazılım | TDSM 4.0 |
| Cihaz ağırlığı | 40 kg |
Ürünlerimize aşağıdaki iletişim formunu doldurarak ya da 0312 386 1464 numaralı destek hattımızı arayarak kolayca ulaşabilirsiniz...
- Tork sensörlerinin hassasiyeti ± %0.5 Class 1
- Ürün Kodu: 60312 Tork Aralığı: 1 - 400 N.m
- Klik tip, saatli tip ve elektronik torkmetlere uygun
- ISO6789-2:2017 kalibrasyon standartını karşılar
- Tork sensörü üzerinden kare sürücüden yükleme
- Statik veya FMT tip tork sensörü seçenekli sunulur
- Dokunmatik ekranlı, otomotik akıllı hız ayar sistemi
- Veri analizi desteği, kalibrasyon verisi depolayabilme
- Programlanabilir önayar, izlenebilir kalibrasyon işlemi
- Torkmetre ağırlığını dengede tutan terazi sistemi
- Parazit etkileri minimuma indiren ileri teknoloji
- Aluminyum'dan mamül mobil kullanıma uygun
Norbar TWC-400 Tam Otomatik Torkmetre Kalibrasyon Tezgahı (0 - 400 Nm)
|
Tanımlamalar |
TWC 400 |
||
|
Norbar Parça No
|
#
|
60312
|
60313
|
|
Tork Kapasitesi |
N.m
|
1 - 400
|
1 - 1.500
|
|
lbf.ft
|
1 - 295
|
1 - 1.100
|
|
|
Tork Sensörü Hassasiyeti
|
#
|
±%0.5 Class 1 (BS7882:2017)
|
|
|
Tork Sensörü Seçenekleri
|
#
|
FMT veya Smart Statik
|
|
|
Tork Kontrol Cihazı/ Yazılımı
|
#
|
Dokunmatik Ekran Panel - TDMS 4.0
|
|
|
Uyumlu Olduğu Standart
|
#
|
ISO EN DIN 6789-2:2017
|
|
|
Uyumlu Torkmetre Uzunluğu
|
mm
|
135 - 750
|
135 - 1500
|
|
Tork Yükleme Mekanizması
|
#
|
Sensör ile kare sürücüden tahrik
|
|
|
Redüktör Sistemi
|
#
|
Elektronik kontrollü servo motor
|
|
|
Torkmetre Konumlandırma
|
#
|
Yatay
|
|
|
Tezgah Ağırlığı
|
Kg
|
40
|
45
|
ISO-EN-DIN6789-2:2017 Standardına Uygun
Norbar tam otomatik TWC400 ve TWC1500 tork kalibratörleri, ISO EN DIN 6789-2:2017 standardına uygun kalibrasyon ve ölçüm doğrulama yapmak üzere tasarlanmıştır. Norbar TWC kalibrasyon cihazı 6789:2017 standardının 1 ve 2. Bölümüne uygundur. Yeni standardın 1. bölümü olan uygunluk beyanının (Declaration of Conformance) oluşturulmasına olanak sağlar. Bu işlem ile sistemde kayıtlı olmayan torkmetreler test işlemiyle belirsizlik (uncertainty) değerleri çıkartılarak 6789:2017-1 standardına uygun olup olmadığı tespit edilebilir.

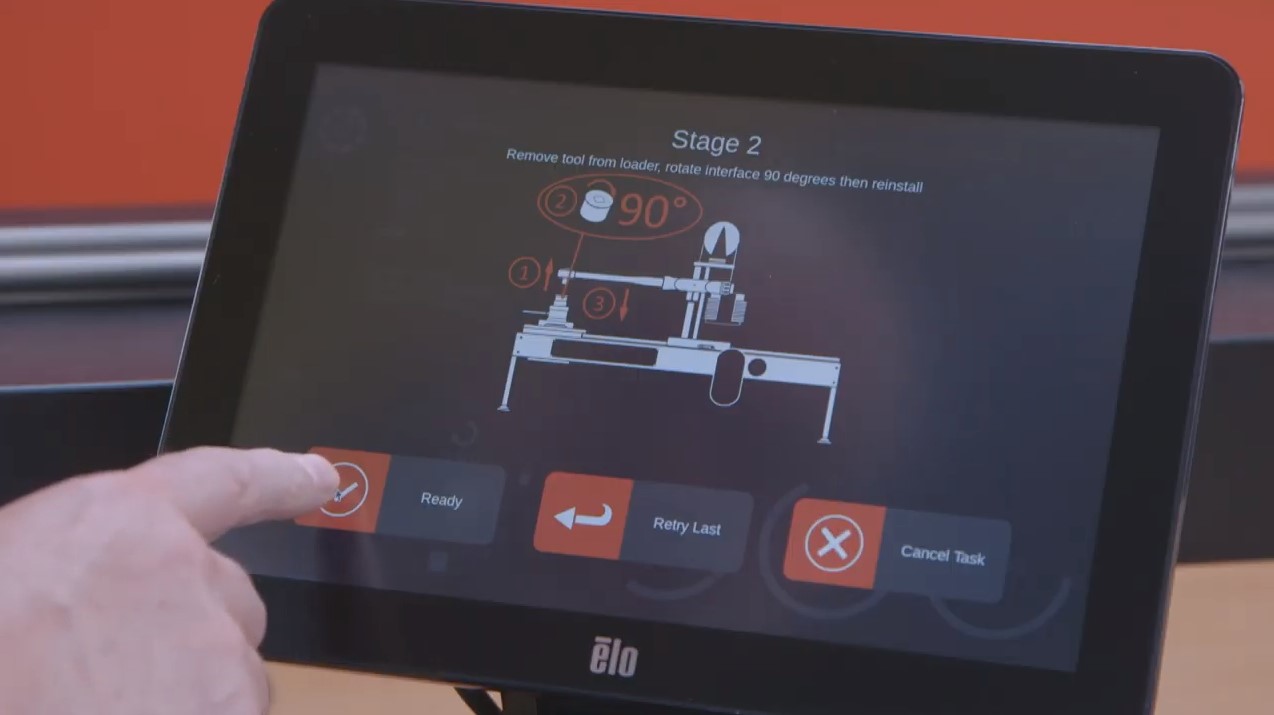

Dokunmatik Ekran ve Ön Ayar Yapabilme Seçeneği
Norbar Otomatik TWC400 ve TWC1500 tork dayanıklı ve kolay kullanıma sahip dokunmatik ekrana sahiptir. Kullanıcı kalibrasyon işlemi sırasında gerekli olan bütün işlemleri dokunmatik ekran üzerinden yürütebilir. Kalibrasyon için ön ayar yapmak da mümkündür. Ön ayar ile torkmetrelerin sistem içinde şablonları oluşturulur. Aynı özelliklerdeki benzer cihazın kalibrasyonu bu şablon üzerinden tek tuş ile gerçekleşir.
Statik veya Flanş Bağlantılı Tork Sensör Seçenekleri
Norbar tork kalibratörlerinde iki farklı tork sensörü kullanır. Stattic Smart tork sensörü veya Flanş Bağlantılı (FMT) tork sensörü. Her iki model de Norbar tarafından üretilir.
FMT Sensör Seçenekleri
Parça No
Ürün Tanımı
50671.LOG
0.04-2 Nm - FMT Sensör
50672.LOG
0.5-10 N.m - FMT Sensör
50673.LOG
1.25-25 N.m - FMT Sensör
50844.LOG
3.0-60 N.m - FMT Sensör
50674.LOG
7.5-150 N.m - FMT Sensör
50675.LOG
20-400 N.m - FMT Sensör
|
Parça No |
Ürün Tanımı |
|
50671.LOG |
0.04-2 Nm - FMT Sensör |
|
50672.LOG |
0.5-10 N.m - FMT Sensör |
|
50673.LOG |
1.25-25 N.m - FMT Sensör |
|
50844.LOG |
3.0-60 N.m - FMT Sensör |
|
50674.LOG |
7.5-150 N.m - FMT Sensör |
|
50675.LOG |
20-400 N.m - FMT Sensör |
.png)
Statik Sensör Seçenekleri
|
Parça No |
Ürün Tanımı |
|
50591.LOG |
0.5-10 N.m - Statik Sensör |
|
50592.LOG |
1.25-25 N.m - Statik Sensör |
|
50593.LOG |
3-60 N.m - Statik Sensör |
|
50701LOG |
7.5-150 N.m - Statik Sensör |
|
50596.LOG |
20-400 N.m - Statik Sensör |
.png)
Çift Hızlı Redüktör Sistemi – Tam otomatik ve Hassas Yükleme
Norbar TWC tam otomatik tork yükleme tezgahı akıllı hız sistemi ile tasarlanmıştır. Bu hız sistemi servo motor ile elektronik olarak kontrol edilir. Tork yüklemesinin ilk safhası (%80 lik ilk kısım) hızlı, kalan %10 son son kısım, ölçülen değere yaklaştıkca yavaş ve hassas yükleme bu şekilde sağlanır. ISO6789-2:2017 standartında bu özellik şart koşulmuştur.
.jpg)
Kare Sürücüden Tahrik - Tork Sensörünü Döndürme Yöntemi
Yeni tip tork kalibrasyon tezgahlarda tork kuvveti tork sensörü döndürülerek kare sürücüden yüklenir. Dönen tork sensörü (transducer) kuvvetin torkmetreye 90 açı ile uygulanmasını sağlar. Tork anahtarı, ölçüm tezgahı üzerinde 180 derecelık bir yatay bir pozisyonda yükleme noktasına sabitlenerek konumlandırılır. Bu özellik sayesinde, yan yükler ve torkmetrenin kendi ağırlığı ölçüm doğrulamaya etki etmez. Kare sürücüden tahrik ISO6789:2017 standardının diğer bir şartıdır.
Torkmetre Kalibrasyonunun Tek Sensörle Yapılması Kuralı
Yeni uluslararası tork kalibrasyon standardı 6789-2:2017 torkmetrelerin tek bir transducer ile yapılmasını öngörür. Kalibrasyon sırasında tezgahda sensör değişimi kabul edilmez. Tork sensörü seçimi, kalibre edilecek torkmetrelerin minimum ve maksimum değerlerini içerecek şekilde yapılmalıdır. Yeni standart ölçüm aralığını %0, %60 ve %100 olarak belirlemiştir. Norbar FMT tiplerde iki sensör ile 1.25 Nm. ile 1500 N.m aralığını kapsar.
Tork Ölçümü Üzerinde Parazit Etkiler
ISO EN DIN 6789-2:2017 tork anahtarı kalibrasyon standartı ölçüm doğrulama üzerindeki parazit etkileri en aza indirecek şartları belirlemiştir. Parazit yan etkiler yüksek hassasiyetteki tork ölçümünde belirsizliği artırmaktadır. Tork anahtarının kabzasındaki yükleme merkezine tam olarak oturtulması, tork kolunun terazi sistemiyle kendi öz ağırlığının verdiği denge ile 180 derece yatay doğal konuma otomatik olarak gelmesi Norbar ın parazit etkileri en aza indiren patent başvurusu olan çözümüdür.
.jpg)
Veri Analizi ve Depolama
Norbar Otomatik TWC400 ve TWC1500 tork kalibratörleri ile kalibrasyon verileri analizi yapmak mümkündür. Veri analizi için başka yazılıma ihtiyaç duyulmaz. Ayrıca yüksek depolama kapasitesi ile verileri depolayabilme özelliğine sahiptir.
Aluminyumdan Mamül, Hafif Seyyar Kullanıma Uygun
Norbar yeni tip TWC tork kalibratör cihazları Alüminyum malzemeden imal edilmiştir. TWC400 40kg, TWC1500 45 kg dır. Taşınabilir olması seyyar kullanıma olanak sağlar. Kalibrasyon laboratuarları müşterilerinin işyerlerinde bile tork ölçüm işlemlerini yapabilirler. Norbar TWC tork kalibratörleriyle mobil tork ölçüm laboratuarları oluşturulabilir.
Ücretsiz Tamir – Ömür Boyu Garanti
Norbar, FMT, Statik, Döner Tip veya Silindirik tork ölçüm sensörleri ömür boyu garantilidir. Mevcut fmt veya static tork sensörleri TWC serisi yeni tip kalibrasyon tezgahlarında kullanılabilir.
Norbar’ın İngiltere’deki ana merkezine kalibrasyona gönderilen bu ürünler arızalı veya komple hasarlı olsalar bile ücretsiz tamir edilmekte veya yenilenmektedir. Müşteriye yalnızca kalibrasyon ücreti yansıtılmaktadır. Kalibrasyon ücreti nakliye gümrük hizmetlerini de kapsadığı için firmamız ile temas kurunuz. Bu imkan Norbar tarafından yalnızca Türkiye’deki müşterilere tanınmıştır.
Torkmetre Kalibrasyon Tezgahı Aksesuarları
Norbar TWC-1500 Otomatik Torkmetre Kalibrasyon Tezgahı - PDF
