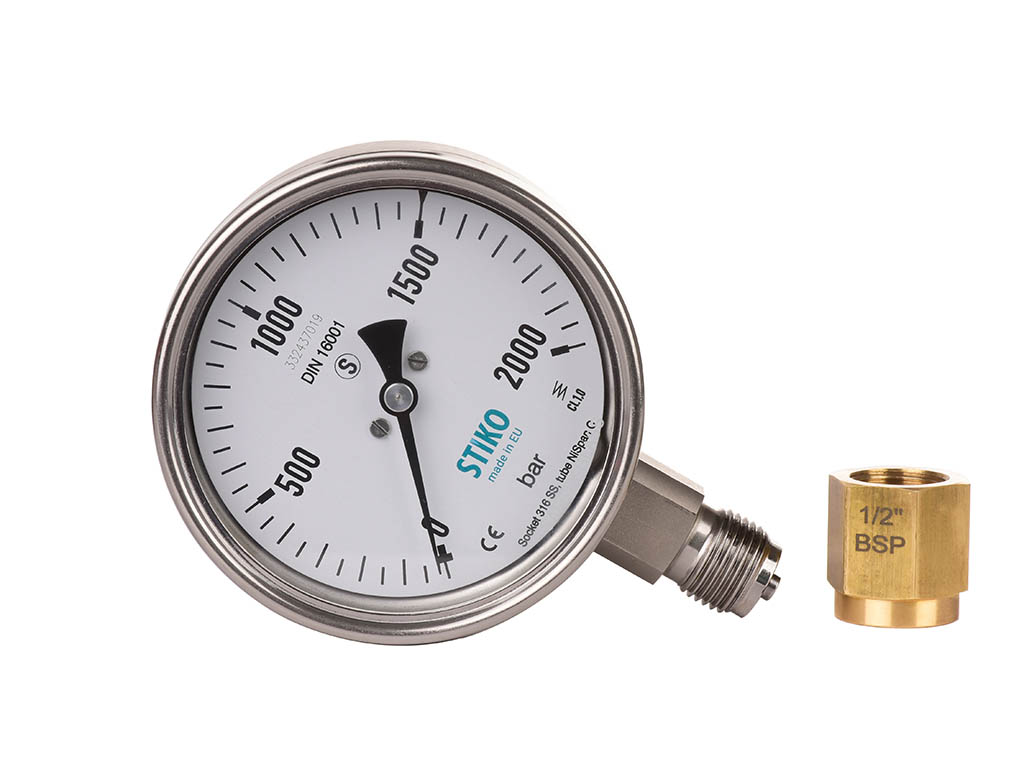

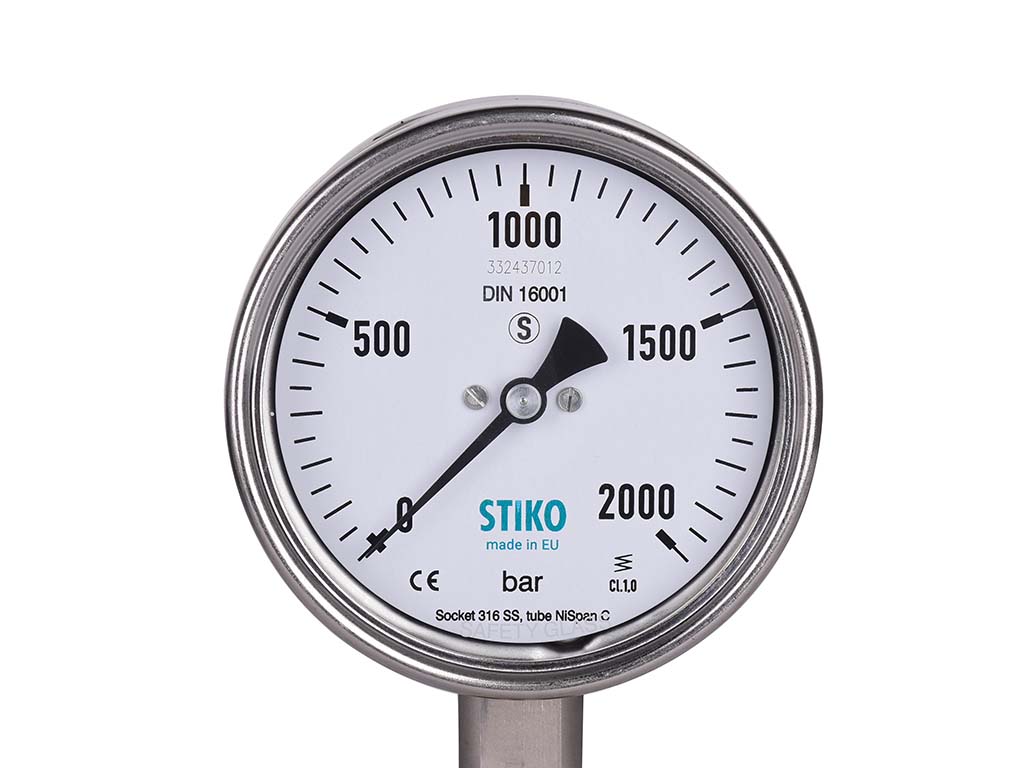

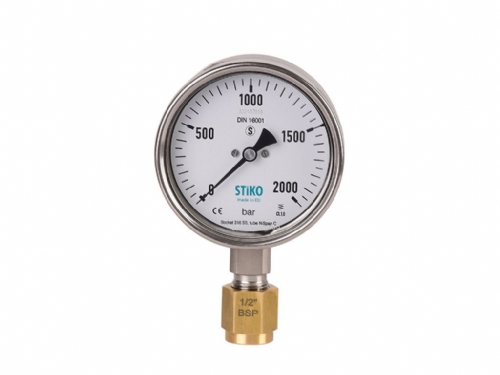

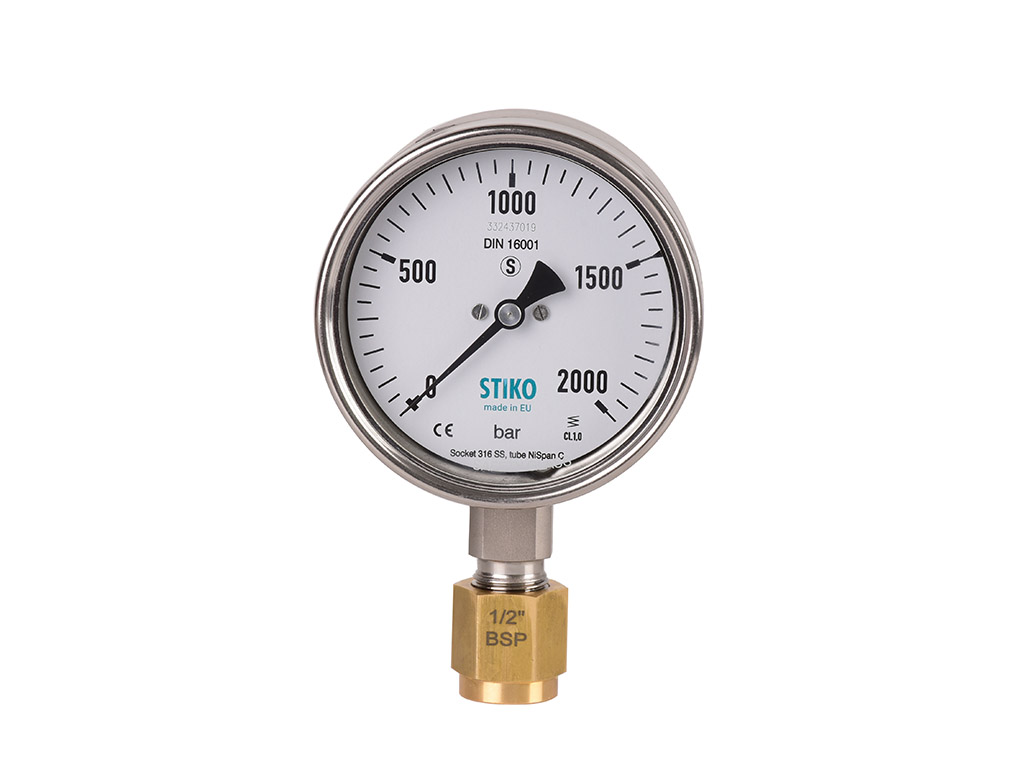

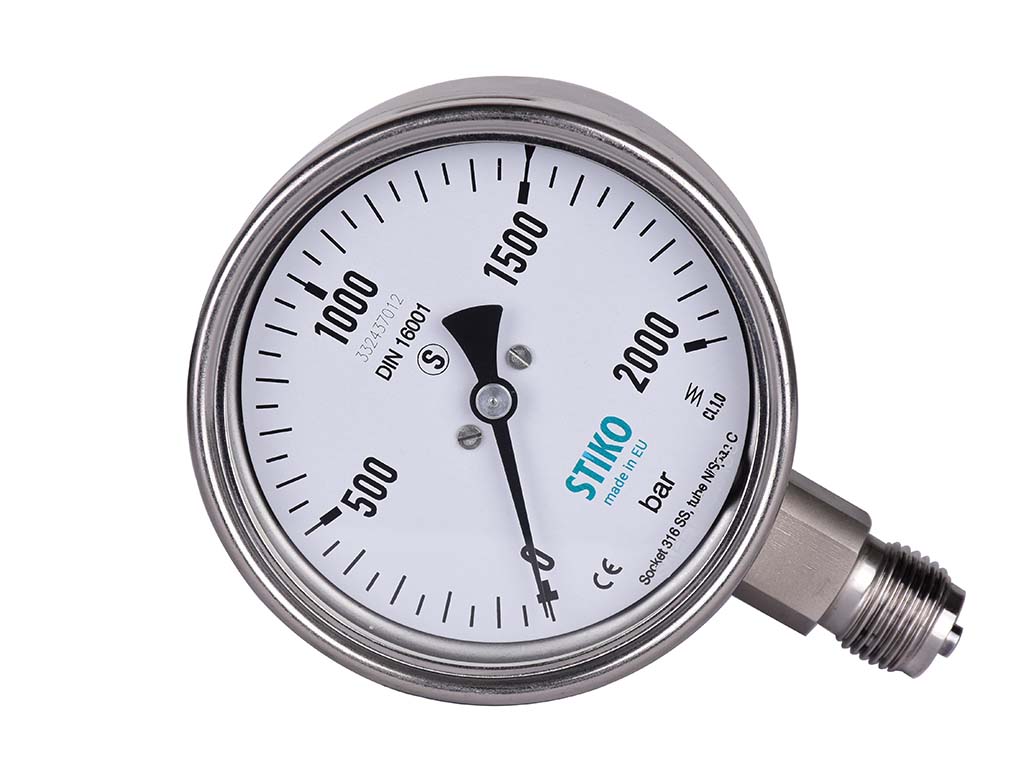

2000 Bar Analog Manometre
2000 Bar Yüksek Basınç Manometresi - Hassasiyet: ± % 1.0
| Model | MN2000BG2US |
| Ölçüm Aralığı | 0…2000 Bar |
| Hassasiyet | ±% 1.0 FS / KL 1 |
| Kadran Çapı | ø 100 mm |
| Bağlantı Dişi | G1/2" |
| Bağlanı Şekli | Alt |
| Birim Gösterge | Bar - Psi seçenekli |
| Dolgu | Kuru/Gliserinli opsiyonel |
| İbre | Alüminyum, siyah |
| Gövde Malz. | Paslanmaz Çelik AISI304 |
| Çalışma Sıcaklığı | -20 … +80°C |
| Menşei / Marka | Hollanda / Stiko |
Ürünlerimize aşağıdaki iletişim formunu doldurarak ya da 0312 386 1464 numaralı destek hattımızı arayarak kolayca ulaşabilirsiniz...
- Ölçüm aralığı 0….2000 Bar
- Doğruluk ø63 mm ±% 1.6 FS
- Doğruluk ø100-ø160mm ±% 1.0 FS
- G1/2" - M16x1,5 - 9/16'' UNF
- Diğer bağlantı dişleri opsiyoneldir
- Alt veya arka bağlantı seçenekli
- Yağ veya su kullanımına uygun
- Paslanmaz çelik gövde SS 316L
- IP65 per IEC/EN 60529 koruma sınıfı
- Alüminyum kadran, emniyet camlı
- Gliserin dolgulu veya kuru tip
- Menşei Hollanda, marka Stiko
Stiko 2000 Bar Analog Manometre

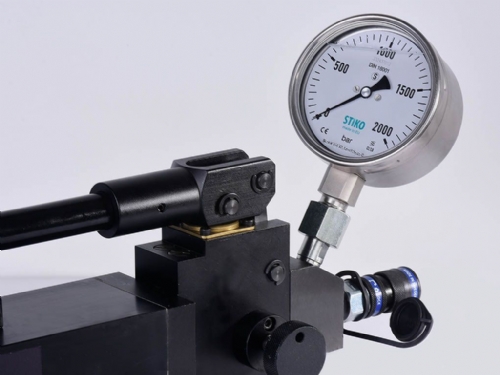

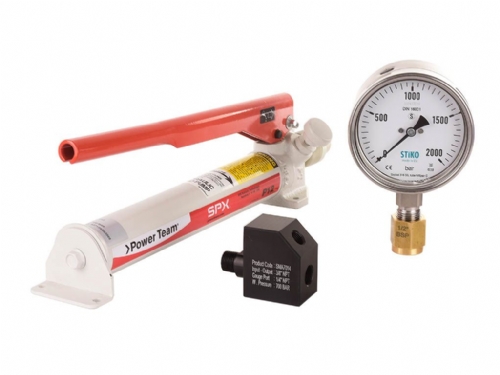

Stiko manometreleri hem düşük hem de extra yüksek basınç uygulamalarında kullanılmak üzere tasarlanmıştır. Akışkan olarak yağ veya su kullanımına uygundur. Bu serideki manometreler 7000 bara kadar analog cihazları. 2000 bar yüksek basınç manometreler genel olarak test ekipman imalatında, yüksek basınç hidrolik el aletlerinde, hidrolik pompalarda ve tork ekipmanlarında kullanılır.
Stiko 2000 Bar Analog Manometre Seçim Tablosu
| Ürün Kodu | Hassasiyet | Çap ø | Bağlantı Dişi | Bağlanı Şekli | Dolgu |
| MN2000BG2US | ± 1.0% F.S. | 100 mm | G1/2" | Alt | Kuru / Gliserinli |
| MN2000BN2US | ± 1.0% F.S. | 100 mm | 1/2" NPT | Alt | Kuru / Gliserinli |
| MN2000BM6US | ± 1.0% F.S. | 100 mm | M16x1,5 | Alt | Kuru / Gliserinli |
| MN2000BU9US | ± 1.0% F.S. | 100 mm | 9/16'' UNF | Alt | Kuru / Gliserinli |
| MN2000BG2RS | ± 1.0% F.S. | 100 mm | G1/2" | Arka | Kuru / Gliserinli |
| MN2000BN2RS | ± 1.0% F.S. | 100 mm | 1/2" NPT | Arka | Kuru / Gliserinli |
Yüksek Ölçüm Hassasiyeti KL % 1.0 FS / Class 1
Stiko manometreler ø63, ø100 ve ø160mm çaplarında, standart olarak G1/4”, G1/2”, 1/4”NPT ve 1/2” NPT diş seçenekleriyle sunulur. M16x15 ve 9/16” UNF opsiyoneldir. Ölçüm hassasiyeti çap ø63mm manometrelerde KL 1.6, ø100 ve ø160mm çaplarda ise hassasiyet %1 Kl 1.0 dir.
Maksimum Güvenlik
Stiko manometreler iş sağlığı ve güvenliği kriterlerini maksimum seviyede karşılar. En önemli güvenlik kriteri manometrenin cam kısmıdır. Stiko manometreleri lamine emniyet camı ile donatılmıştır. Herhangi bir patlama durumunda tazyikli akışkan arkaya yönlendirilir. Ön tarafta bulunan operatör bu sayede zarar görmez. Stiko manometreler yüksek kaliteli paslanmaz çelik ve nikel bazlı alaşımların kullanılmasıyla, mükemmel yük döngüsü dayanımı ve uzun servis ömrü sunar.
Kullanım Basınç Kısıtlamaları
- Sabit kullanımda kapasitenin %75 maksimum
- Dalgalı basınç işlemlerinde kapasitenin %60
- Kısa süreli sabit kullanımlarda kapasitenin %100
2000 Bar Yüksek Basınç Manometre Teknik Özellikler Tablosu
| Basınç Aralığı | 0…2000 Bar |
| Hassasiyet Sınıfı | ±% 1.0 FS / Class 1 |
| Kadran Çapı | ø 100 mm |
| Bağlantı Dişi | G1/2" - 1/2" NPT - M16x1,5 - 9/16'' UNF |
| Montaj Tipi | Alt - Arka Seçenekli |
| Birim Gösterge | Bar - Psi seçenekli |
| Dolgu | Kuru veya gliserin dolgu seçenekli |
| Ekran camı | Lamine emniyet camı (safety glass) |
| Kadran | Alüminyum, beyaz zemin, siyah yazı |
| İbre | Alüminyum , siyah |
| IP Sınıfı | IP65 per IEC/EN 60529 |
| Çalışma Sıcaklığı | -20 … +80°C |
| Ortam Sıcaklığı | 100°C |
| Gövde | Paslanmaz Çelik AISI304 |
| Ölçüm organı | AISI 316L |
| Menşei / Marka | Hollanda / Stiko |
Müsaade Edilen Çalışma Sıcaklıkları
Depolama sıcaklığı : -40 … +60 °C
Dolgusuz manometrelerde akışkan çalışma sıcaklığı: +200 °C
Gliserin veya silikonlu yağ dolguluda akışkan çalışma sıcaklığı: +100 °C
Hararetin Ölçümlere Etkisi
Uygulama Alanları
- Yağ veya su sıvı akışkan uygulamaları
- Test ekipmanları, patlatma test cihazları
- Yüksek basınç su jeti uygulamaları
- Yüksek basınç temizlik sistemleri
- Ultra yüksek basınç üretim işlemleri
