Saplama Kıran Shear Wrench S-30G
Saplama Kıran Tork Anahtarı [M24 - M30 / 2500 N.m]
| Model | S-30G |
| Tork Kapasitesi | 2500 Nm |
| Metrik ölçü | M24, M27, M30 |
| Uyumlu lokma | 36 - 41 - 46 mm |
| Gerilim | 230 /115 Volt 50/60 Hz |
| Güç Çıkışı | 2800 W |
| Dönme Hızı | 5 devir / dakika |
| Uzunluk | 317 mm |
| Yükseklik | 299 mm |
| Ağırlık | 8.7 kg |
| Menşei / Marka | Çin / Hanpu |
Ürün sipariş etmek için aşağıdaki formu kullanabilirsiniz.Teklif İste
Ürünlerimize aşağıdaki iletişim formunu doldurarak ya da 0312 386 1464 numaralı destek hattımızı arayarak kolayca ulaşabilirsiniz...
Ürün hakkında genel bilgilerÖzellikler
- Metrik ölçü aralığı M16 - M36
- Imperial inç ölçü aralığı 5/8”-1.1/2”
- Tork kapasite aralığı 900 - 3.500 N.m
- TC Bolt saplamalara uygun tasarım
- Cihaz tek bir lokma ile sevk edilir
- Her metrik ölçü için özel lokma gerekir
- Cihazlarda herhangi bir tork ayarı yoktur
- Hassasiyet saplama kalitesine bağlıdır
- Saplama öngörülen torka ulaşınca kırılır
- Cihaz 230V / 115V seçenekli, 50/60 Hz
- Küçük hacimli, hafif, darbesiz çalışma
- Ergonomik, titreşimsiz, uzun ömürlü
- Türkiye’de parça, teknik servis destek
Ürün hakkında teknik özelliklerTeknik Özellikler
Saplama Kıran Elektrikli Tork Anahtarı
Saplama kıran elektrikli tork anahtarı, özellikle TCB (Tension Control Bolt) saplamaların sıkılması için kullanılan özel bir tork cihazıdır. Bu elektrikli tork cihazı sıkma işlemi yaparken, öngörülen tork seviyesine ulaştığında saplamanın ucundaki çıkıntılı kısmı kendiliğinden kırılmasına yol açar. Bu kırılma noktası, TCB saplamanın üretilirken projede belirlenen azami gerilme noktasıdır. Standart elektrikli tork anahtarlarından farklı olarak, Shear Wrench cihazlarında herhangi bir tork ayarı yoktur. Cihaz saplamanın uç kısmındaki parça kırılana kadar çalışır. Saplamanın ucundaki parçanın kırılması, öngörülen tork değerine ulaştığını ifade eder.
Saplama Kıran Tork Anahtarı Kapasitesi 3500 N.m
Saplama kıran tork anahtarları (shear wrench) genellikle M16 - M36 aralığındaki saplamaların sıkılması için tasarlanmıştır. Bu cihazlarda tork kapasitesi 640 N.m ile 3500 N.m arasında değişir. M36 saplama için belirlenen tork kapasitesi 3500 N.m dir. Her bir model birkaç farklı ölçüdeki saplamaları sıkabilir. Her metric ölçü için özel bir lokma bulunur. Bu lokmalar iç ve dış parça olmak üzere iki noktadan saplama ve somunu kavrar. Elektrikli saplama kıran tork anahtarları hem 220V hem de 115V 50/60Hz gerilimle çalışan modellerde sunulur. Yüksek hassasiyetli sıkma işlemleri için idealdir.
| Model Kodu | Birim | S-22LP | S-24G | S-27LP | S-30LP | S-30G | S-36L |
| Metric Ölçü | metrik | M16, M20, M22 | M16, M20, M22, M24 | M16, M20, M22, M24,M27 | M24, M27 | M24, M27, M30 | M30, M33, M36 |
| İnç Ölçü | İnç | 5/8", 3/4", 7/8" | 5/8", 3/4", 7/8", 1" | 5/8”,3/4”,7/8”,1”,1-1/8” | 1", 1-1/8" | 1", 1-1/8", 1-1/4" | 1-1/4", 1-3/8", 1-1/2" |
| Lokma Ölçüsü | mm | 24 - 30 - 32 | 24 - 30 - 32 - 36 | 24 - 30 - 32 - 36 -41 | 36 - 41 | 36 - 41 - 46 | 46 - 50 - 55 |
| Tork Kapasitesi | Nm | 900 | 1400 | 1800 | 2100 | 2500 | 3500 |
| Boşta Dönüş Hızı | rpm | 20 | 19 | 10 | 6 | 5 | 3 |
| Gerilim | V | 230 / 115 | 230 / 115 | 230 / 115 | 230 / 115 | 230 / 115 | 230 / 115 |
| Motor Gücü | W | 1800 | 2800 | 1800 | 1800 | 2800 | 2800 |
| Amper | A | 8A /16A | 12A /24A | 8A /16A | 8A /16A | 12A / 24A | 12A / 24A |
| Cihaz Ağırlığı | kg | 5 | 6.6 | 6 | 6.6 | 8.7 | 11 |

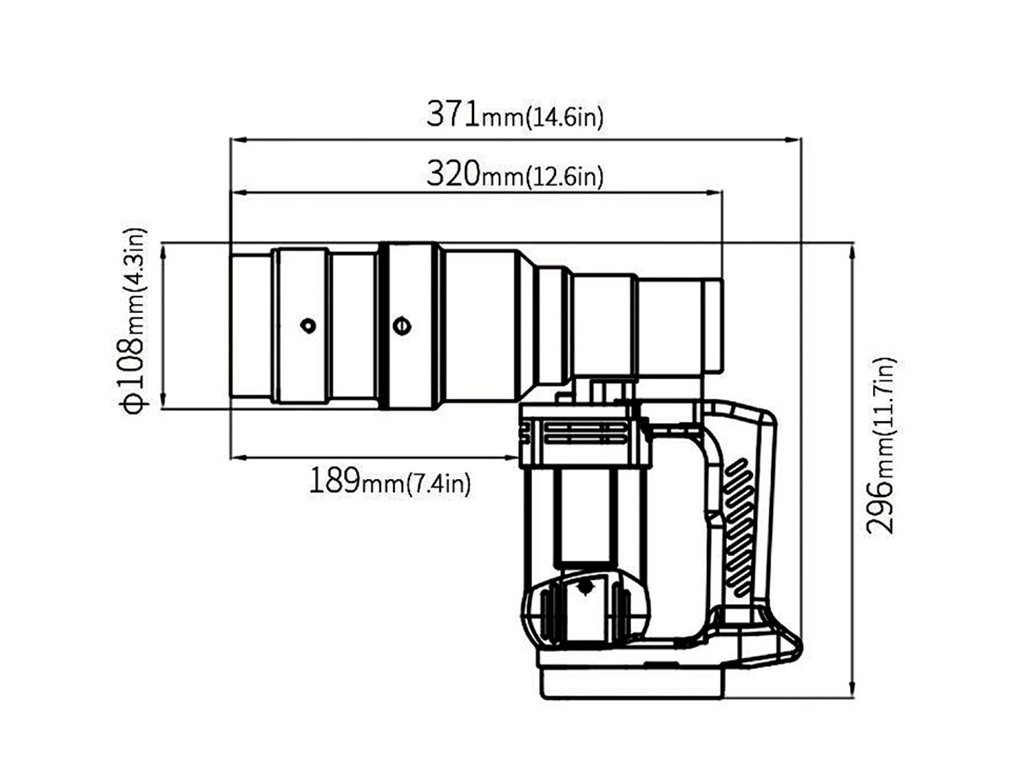

| Cihaz Boyu (E) | mm | 271 | 299 | 312 | 322 | 317 | 317 |
| Cihaz Uzunluğu (D) | mm | 247 | 296 | 251 | 256 | 299 | 296 |
TC Bolt Saplama Kıran Tork Anahtarı Avantajları
- Elektrikli tork anahtarı kalibrasyon istemez.
- Tork değerini saplamanın kırılma noktası belirler.
- Saplamaların torkunun kontrol edilmesine gerek kalmaz
- Her cihaz üç farklı metrik ölçüyü karşılar.
- Her metrik ölçü için özel lokma bulunur.
- Lokmalar iç ve dış lokma olarak iki parçadır
- İç lokma saplama kuyruğunu, dış lokma somunu tutar.
- İç lokma saplamayı tutar. Destek ayağı fonksiyonu sağlar
- Cihaz saplamanın ucundaki 12 köşeli uçtan destek alır.
- Darbeli değildir. Titreşimsiz çalışır. Kullanıcıyı yormaz.
- Cihaz ağır yüke maruz kalmadığı için çok az bakım ister.
Shear Wrench Nasıl Çalışır?
Shear Wrench elektrikli somun sıkma makinaları öngerme kontrollu saplamaların sıkılmasında kullanılır. Bu saplamalar her projeye özel olarak üretilir ve saplamanın kırılma noktası istenilen öngerme değerine göre ayarlanır. Uygulamada nihayi tork değerini cihaz değil, saplamanın kırılma noktası belirler.

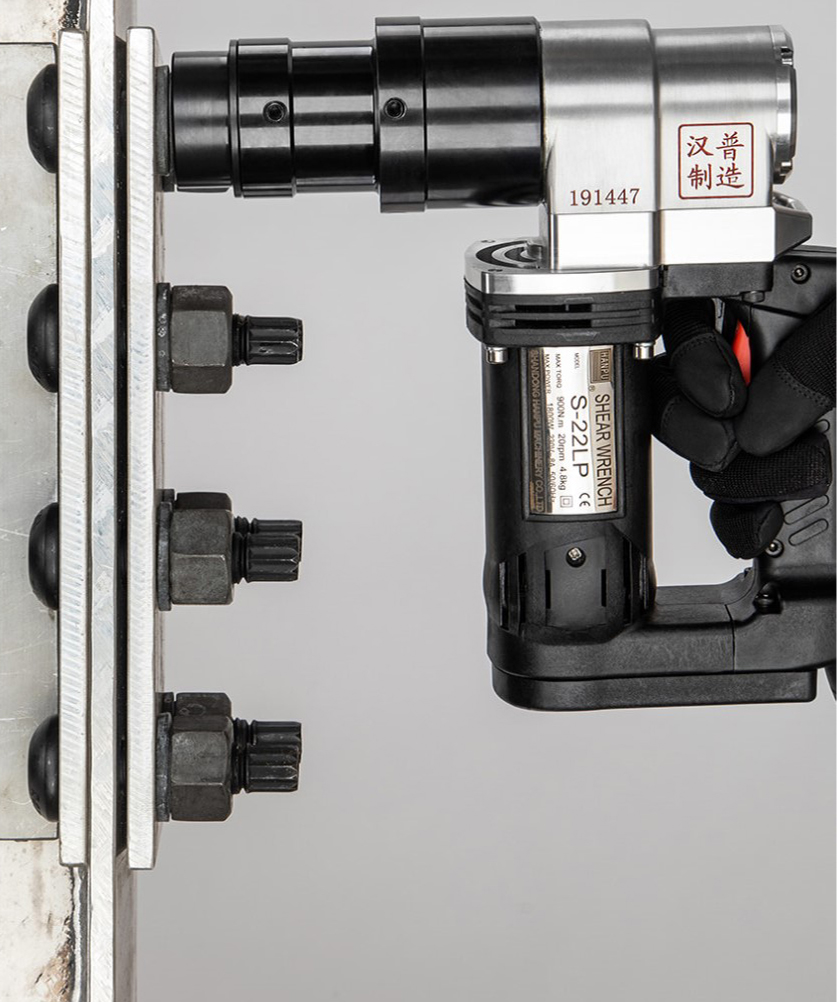

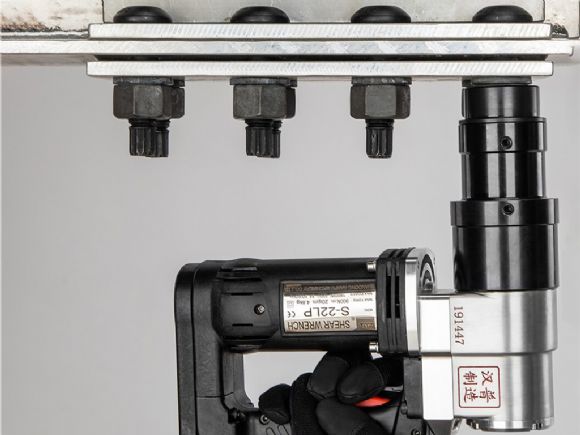

Shear wrench saplama kıran elektrikli tork anahtarı her saplama ve somun ölçüsü için özel lokmaya sahiptir. Bu lokma, iç ve dış olmak üzere iki parçadan oluşur.
Dış lokma saplamayı sıkan somunu tutar. İç lokma ise saplanın öngerme değerine ulaştığında kırılacak olan kuyruğunu kavrar. 12 köşeli olarak üretilen kuyruk aynı zamanda cihaza destek ayağı vazifesi görür ve saplamanın dönmesini engeller. Cihazların somun sıkma kapasiteleri saplama kuyruğunun kırılma noktasının üzerindedir.
Nerelerde Kullanılır?

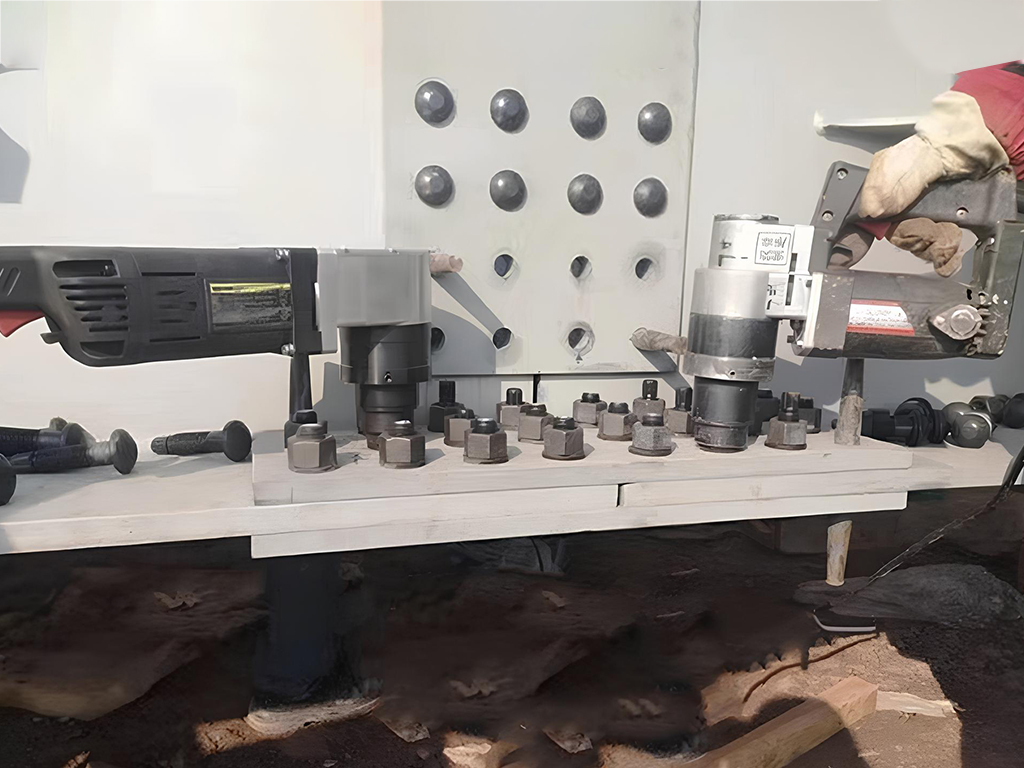

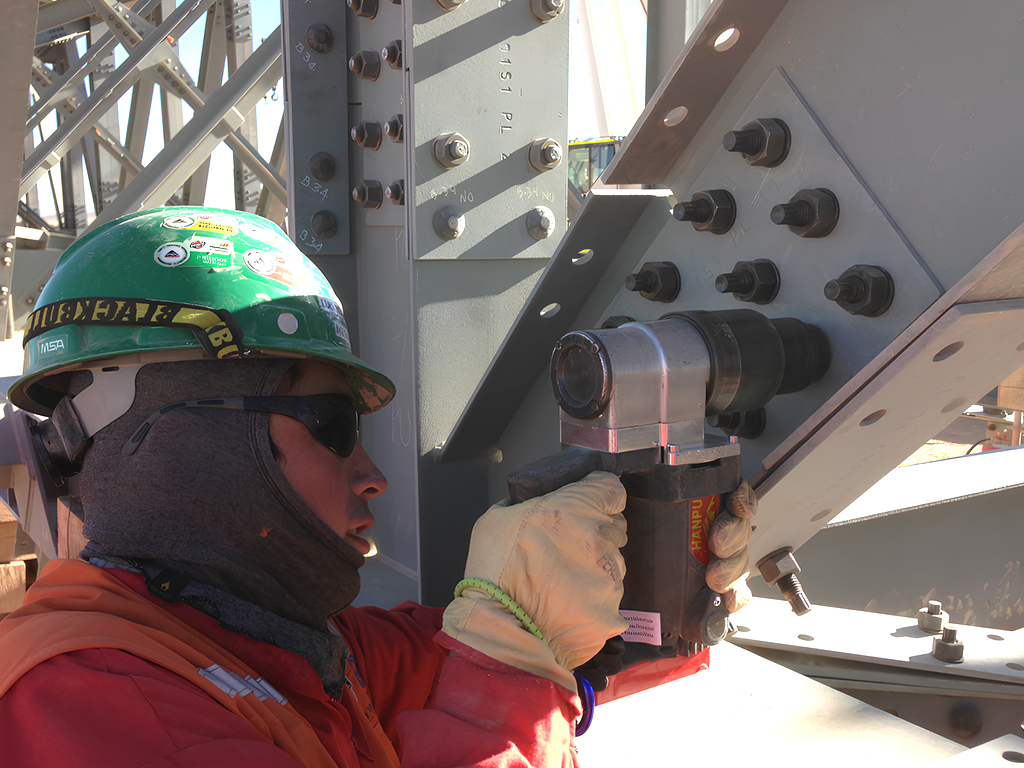

- Çelik yapı montajları
- Köprü ve viyadük inşaatları
- Rüzgar türbinleri ve enerji altyapı projeleri
- Otomotiv ve ağır sanayi montaj hatları
Türkiye’de Shear Wrench Teknik Servis Desteği
Surkon, satışını yapmış olduğu, Hanputools, Tone, Shanghai Huxiao, Weihai Rico marka elektrikli somun sıkma cihazlarına teknik servis desteği sağlamaktadır. Gerekli olan yedek parçalar stoklarda mevcuttur.
