Saplama Kıran Açılı Köşe Tip Shear Wrench SC-22B
Saplama Kıran Tork Anahtarı [M16-M20- M22 / 900 N.m]
| Model | SC-22B |
| Tork Kapasitesi | 900 Nm |
| Metrik ölçü | M16, M20, M22 |
| Uyumlu lokma | 24 - 30 - 32 mm |
| Gerilim | 220 /110 Volt 50/60 Hz |
| Güç Çıkışı | 1800 W |
| Dönme Hızı | 18 devir / dakika |
| Uzunluk | 170 mm |
| Yükseklik | 402 mm |
| Ağırlık | 5 kg |
| Menşei / Marka | Çin / Hanpu |
Ürün sipariş etmek için aşağıdaki formu kullanabilirsiniz.Teklif İste
Ürünlerimize aşağıdaki iletişim formunu doldurarak ya da 0312 386 1464 numaralı destek hattımızı arayarak kolayca ulaşabilirsiniz...
Ürün hakkında genel bilgilerÖzellikler
- Dört farklı model, açılı tasarım
- Dar bölgeler için ideal yapı
- Metrik ölçü aralığı M16 – M36
- Imperial inç ölçü aralığı 5/8”-1.1/2”
- Cihaz tork kapasitesi 900 – 3.500 N.m
- TC Bolt saplamalara uygun tasarım
- M16 - M36 aralığında 4 farklı model
- Cihaz 220 V / 110 Volt seçenekli, 50-60 Hz
- Cihazın herhangi bir tork ayarı yoktur
- Tork kontrollu TC civatalara uyumludur
- Önayarlı torku kırılma noktası belirler
- Kullanışlı, az titreşimli ve uzun ömürlü
- Aluminyum döküm, hafif, darbesiz
- Ergonomik, titreşimsiz, uzun ömürlü
- Türkiye’de tam teknik servis desteği
.jpg)
Ürün hakkında teknik özelliklerTeknik Özellikler

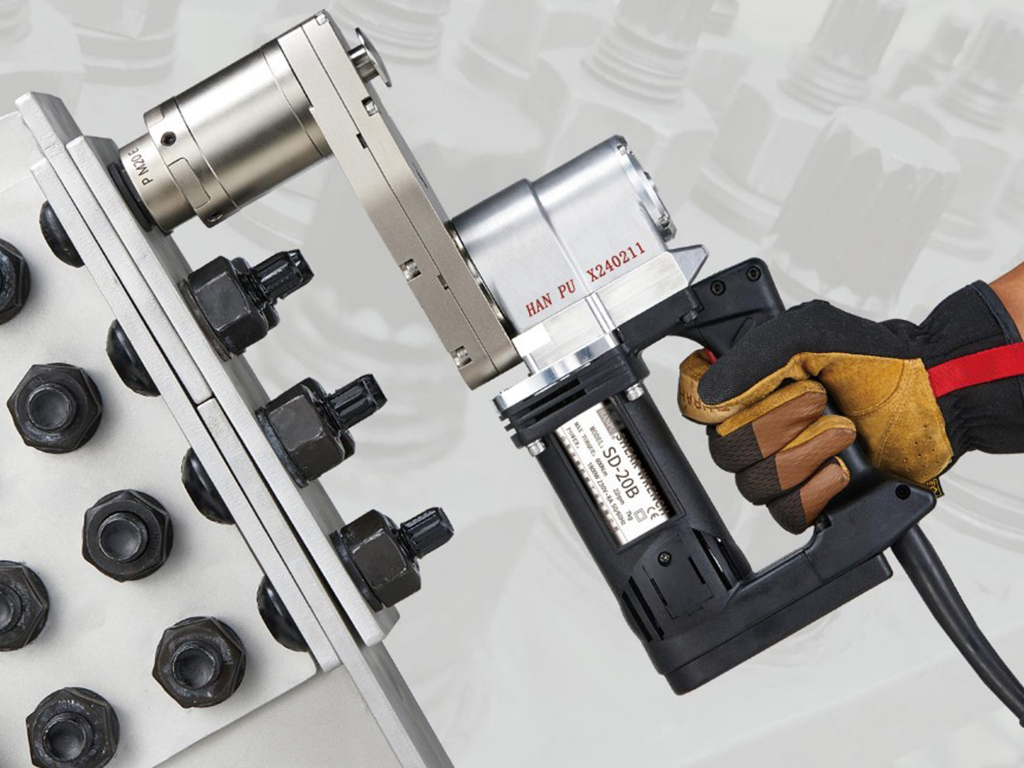

Dar Bölgeler İçin Düşük Tabanlı Tasarım
SC serisi elektrikli saplama kıran tork anahtarı özellikle dar bölgeler için tasarlanmıştır. Özellikle iki kolon veya iki metal blok arasında kalan saplamaların sıkılması montaj işleminin en zor kısmıdır. SC serisi düşük tabanlı model bu ihtiyacı M36 saplamaya kadar sağlar. SC-36B cihazı M36 saplamaya 3500 N.m tork uygular. Bu kapasite genel olarak ihtiyacı karşılar
| Model Kodu | Birim | SC-22B | SC-24B | SC-30B | SC-36B |
| Saplama Çapı | metrik | M16-M20-M22 | M20 -M22 - M24 | M16-M20 - M22 M24 - M27 -M30 | M22 - M24 - M27 - M30 -M33- M36 |
| Saplama Çapı | Imperial | 5/8"-3/4"-7/8" | 3/4"-7/8" - 1" | 5/8",3/4",7/8",1" 1-1/8",1-1/4" | 7/8", 1", 1-1/8",1-1/4", 1-3/8",1-1/2" |
| Lokma Ölçüsü | mm | 24 -30 - 32 | 30 - 32 - 36 | 24-30-32-36-41-46 | 32-36-41-46-50-55 |
| Tork Kapasitesi | N.m | 900 | 1500 | 2100 | 3500 |
| Boşta Dönüş Hızı | d/d | 18 | 9 | 8 | 4 |
| Motor Gücü | W | 1800 | 1800 | 1800 | 1800 |
| Amper | Amp | 8A16A | 8A16A | 8A16A | 8A16A |
| Cihaz Ağırlığı | kg | 5 | 5.5 | 6.5 | 12 |
| Ölçüler(HxL1xD2) | mm | 402x170x72 | 426x171x85 | 428x207x89 | 513x199x121 |
Saplama Kıran Elektrikli Tork Anahtarı – Shear Wrench
Saplama kıran elektrikli tork anahtarı, özellikle TCB (Tension Control Bolt) saplamaların sıkılması için kullanılan özel bir tork cihazıdır. Bu elektrikli tork cihazı sıkma işlemi yaparken, öngörülen tork seviyesine ulaştığında saplamanın ucundaki çıkıntılı kısmın kendiliğinden kırılmasına yol açar. Bu kırılma noktası, TCB saplamanın üretilirken projede belirlenen azami gerilme noktasıdır. Standart elektrikli tork anahtarlarından farklı olarak, Shear Wrench cihazlarında herhangi bir tork ayarı yoktur. Cihaz saplamanın uç kısmındaki parça kırılana kadar sıkma işlemi yapar. Saplamanın ucundaki parçanın kırılması, öngörülen tork değerine ulaştığını ifade eder. Sıkma işlemi kırılma işlemiyle sonlanmış olur.
Saplama Kıran Tork Anahtarı Kapasitesi 3500 N.m
Açılı, köşe tipi saplama kıran tork anahtarları (corner type shear wrench) M16 ile M36 arasındaki saplamalar için üretilmiştir. Dört farklı model ile 3500 N.m tork değerine ulaşılır. Her metric ölçü için özel bir lokma bulunur. Bu lokmalar iç ve dış parça olmak üzere iki noktada saplama ve somunu kavrar. Saplama kıran tork anahtarları hem 220V hem de 115V 50/60Hz gerilimle çalışan modellerde sunulur.
TC Bolt Saplama Kıran Tork Anahtarı Avantajları
- Cihaz herhangi bir kalibrasyon istemez.
- Öngörülen tork değeri kırılma noktası belirler
- Ayrıca tork kontrolüne gerek kalmaz
- Her cihaz üç farklı metrik ölçüyü karşılar.
- Her metrik ölçü için özel lokma bulunur.
- Lokmalar iç ve dış lokma olarak iki parçadır
- İç lokma saplama kuyruğunu, dış lokma somunu tutar.
- İç lokma saplamayı tutar. Destek ayağı fonksiyonu sağlar
- Cihaz saplamanın ucundaki 12 köşeli uçtan destek alır.
- Darbeli değildir. Titreşimsiz çalışır. Kullanıcıyı yormaz.
- Cihaz ağır yüke maruz kalmadığı için çok az bakım ister.
Shear Wrench Nasıl Çalışır?
Shear Wrench elektrikli somun sıkma makinaları öngerme kontrollu saplamaların sıkılmasında kullanılır. Bu saplamalar her projeye özel olarak üretilir. Saplamanın kırılma noktası istenilen öngerme değerine göre özel olarak ayarlanır. Uygulamada nihayi tork değerini cihaz değil, saplamanın kırılma noktası belirler.
Shear wrench saplama kıran elektrikli tork anahtarı her saplama ve somun ölçüsü için özel lokmaya sahiptir. Bu lokma, iç ve dış olmak üzere iki parçadan oluşur.
Dış lokma, saplamayı sıkan somunu tutar. İç lokma ise saplanın öngerme değerine ulaştığında kırılacak olan kuyruğu kavrar. 12 köşeli olarak üretilen kuyruk aynı zamanda cihaza destek ayağı vazifesi görür ve saplamanın dönmesini engeller. Cihazların somun sıkma kapasiteleri saplama kuyruğu kırılma torkunun üzerinde yer alır.
Nerelerde Kullanılır?
- Çelik yapı montajları
- Köprü ve viyadük inşaatları
- Rüzgar türbinleri ve enerji altyapı projeleri
- Otomotiv ve ağır sanayi montaj hatları
Türkiye’de Shear Wrench Teknik Servis Desteği
Surkon, merkez binasında 300 m2 servis alanına sahiptir. Surkon tarafından satışı yapılan tüm cihazların bakım ve onarım hizmetleri Surkon merkez ofiste gerçekleşir. Tone, Rico ve Hanpu markalarına ait cihazlar Surkon tarafından satılır. Bu markalara teknik destek, servis ve kalibrasyon hizmetleri sunulur.
